中央構造線断層帯（金剛山地東縁－由布院）
中央構造線断層帯は、近畿地方の金剛山地の東縁から、和泉山脈の南縁、淡路島南部の海域を経て、四国北部を東西に横断し、伊予灘、別府湾を経て由布院に達する長大な断層帯です。

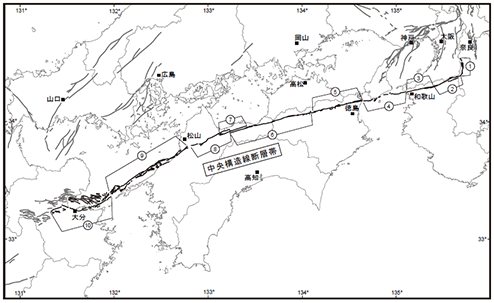

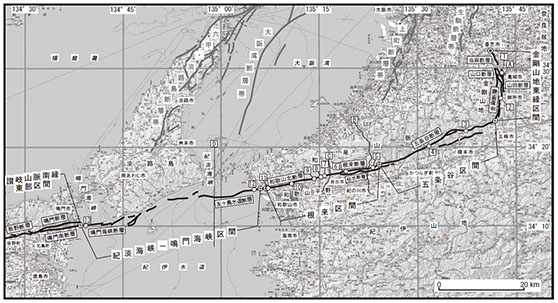

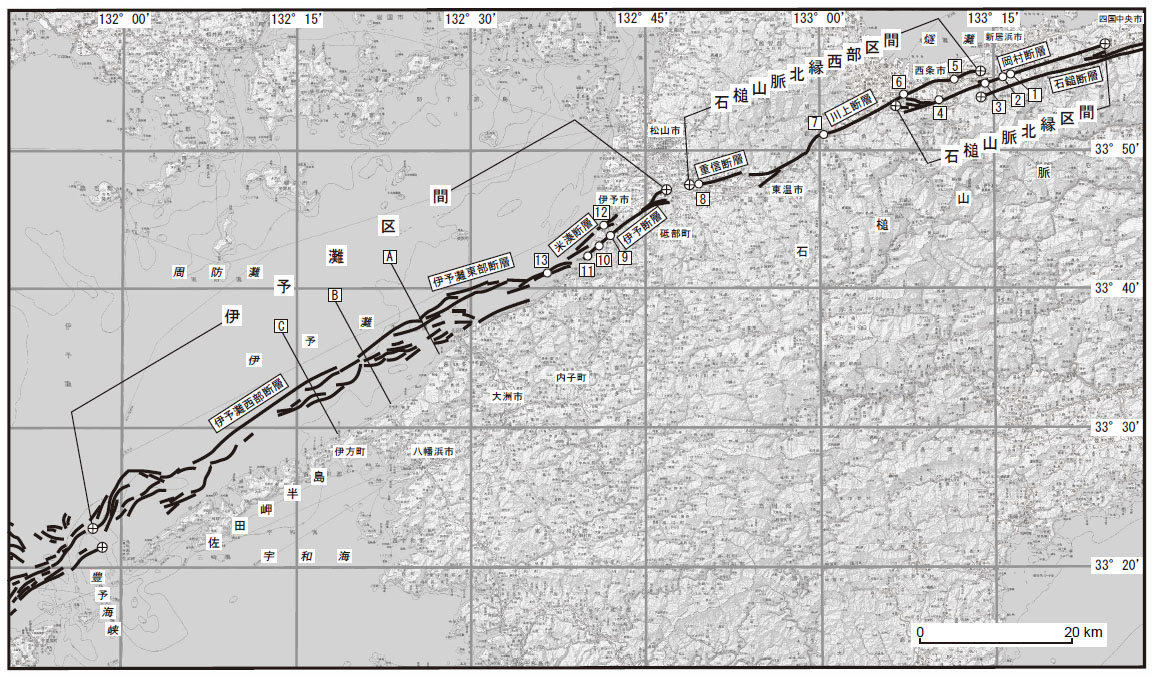

中央構造線断層帯は、奈良県香芝（かしば）市から五條市、和歌山県和歌山市、淡路島の兵庫県南あわじ市の南方海域を経て、徳島県鳴門市から愛媛県伊予市まで四国北部をほぼ東西に横断し、伊予灘に達しています。断層はさらに西に延び、別府湾を経て大分県由布市に至る全長約４４４ｋｍの長大な断層です。過去の活動時期や断層の形状等の違い、平均的なずれの速度などから、全体が１０の区間に分けられます。その１０区間は、①金剛山地東縁区間、②五条谷区間、③根来区間、④紀淡海峡－鳴門海峡区間、⑤讃岐山脈南縁東部区間、⑥讃岐山脈南縁西部区間、⑦石鎚山脈北縁区間、⑧石鎚山脈北縁西部区間、⑨伊予灘区間、および⑩豊予海峡－由布院区間です。全体として右横ずれを主体とし、上下方向のずれを伴う断層帯ですが、断層帯の最東端の①金剛山地東縁区間では断層の西側が東側に対して相対的に隆起する逆断層で、断層帯の西端部の⑩豊予海峡－由布院区間では主として北側低下の正断層です。
※それぞれの図をクリックすると大きく表示されます。
【 断層帯の過去・将来の活動 】 【 将来の地震発生の可能性 】 【 もしこの地震が発生したら 】 【 リンク 】
○断層帯の過去・将来の活動 ［上に戻る］
＜過去の活動＞
中央構造線断層帯は、過去の活動時期の違いなどから、全体が１０の区間に分けられます。
金剛山地東縁の奈良県香芝市から五條市付近までの区間（①金剛山地東縁区間）の最新活動は、１世紀以後、３世紀以前であったと推定され、１回の活動に伴う上下方向のずれの量は１ｍ程度であった可能性があります。その平均的な活動間隔は約６千－７千６百年であった可能性があります。
和泉山脈南縁のうち、奈良県五條市から和歌山県紀の川市付近までの区間（②五条谷区間）の最新活動は、約２千２百年前以後、７世紀以前であったと推定され、１回の活動に伴う右横ずれ量は３ｍ程度であった可能性があります。平均的な活動間隔は不明です。
和泉山脈南縁のうち、和歌山県紀の川市から和歌山市付近に至る区間（③根来区間）の最新活動は、７世紀以後、８世紀以前であったと推定され、１回の活動に伴う右横ずれ量は４ｍ程度であった可能性があります。平均的な活動間隔は約２千５百年－２千９百年であった可能性があります。
和歌山市付近ないしその西側の紀淡海峡から鳴門海峡に至る区間（④紀淡海峡－鳴門海峡区間）の最新活動は、約３千１百年前以後、約２千６百年前以前であったと推定され、１回の活動に伴う右横ずれ量は４ｍ程度であった可能性があります。その平均的な活動間隔は、約４千－６千年であった可能性があります。
四国東端の徳島県鳴門市付近の鳴門断層から美馬市付近の井口断層に至る区間（⑤讃岐山脈南縁東部区間）の最新活動は、１６世紀以後であったと推定され、１回の活動に伴う右横ずれ量は２－７ｍ程度であった可能性があります。その平均的な活動間隔は約９百－１千２百年であった可能性があります。

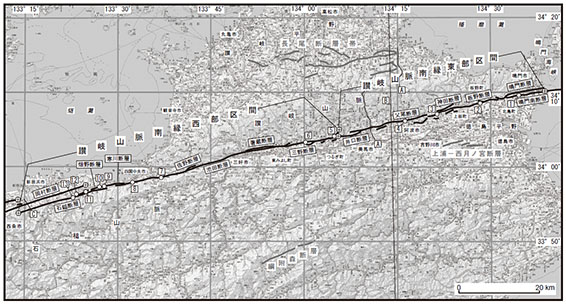

徳島県美馬市付近の三野断層から愛媛県新居浜市付近の石鎚断層に至る区間（⑥讃岐山脈南縁西部区間）の最新活動は、１６世紀以後、１７世紀以前であったと推定され、１回の活動に伴う右横ずれ量は２－７ｍ程度であった可能性があります。その平均的な活動間隔は約１千－１千５百年であった可能性があります。
愛媛県新居浜市付近の岡村断層による区間（⑦石鎚山脈北縁区間）の最新活動は、１５世紀以後であったと推定され、１回の活動に伴う右横ずれ量は６－８ｍ程度であった可能性があります。その平均的な活動間隔は約１千５百－１千８百年であった可能性があります。
愛媛県西条市付近の川上断層から松山市付近の重信断層に至る区間（⑧石鎚山脈北縁西部区間）の最新活動は、１５世紀以後、１８世紀以前であったと推定され、１回の活動に伴う右横ずれ量は２－５ｍ程度であった可能性があります。その平均的な活動間隔は約７百－１千３百年であった可能性があります。

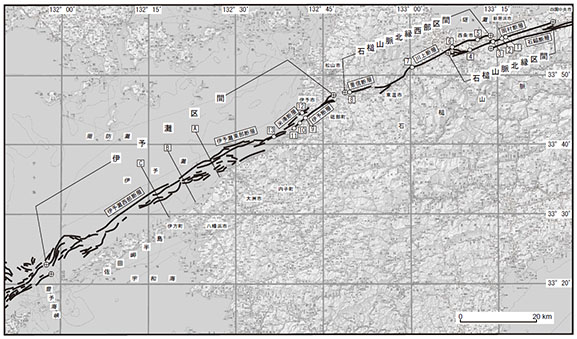

愛媛県松山市付近の伊予断層から伊予灘に至る区間（⑨伊予灘区間）の最新活動は１７世紀以後、１９世紀以前と推定され、１回の活動に伴う右横ずれ量は２ｍ程度であった可能性があります。その平均的な活動間隔は約２千９百－３千３百年であった可能性があります。

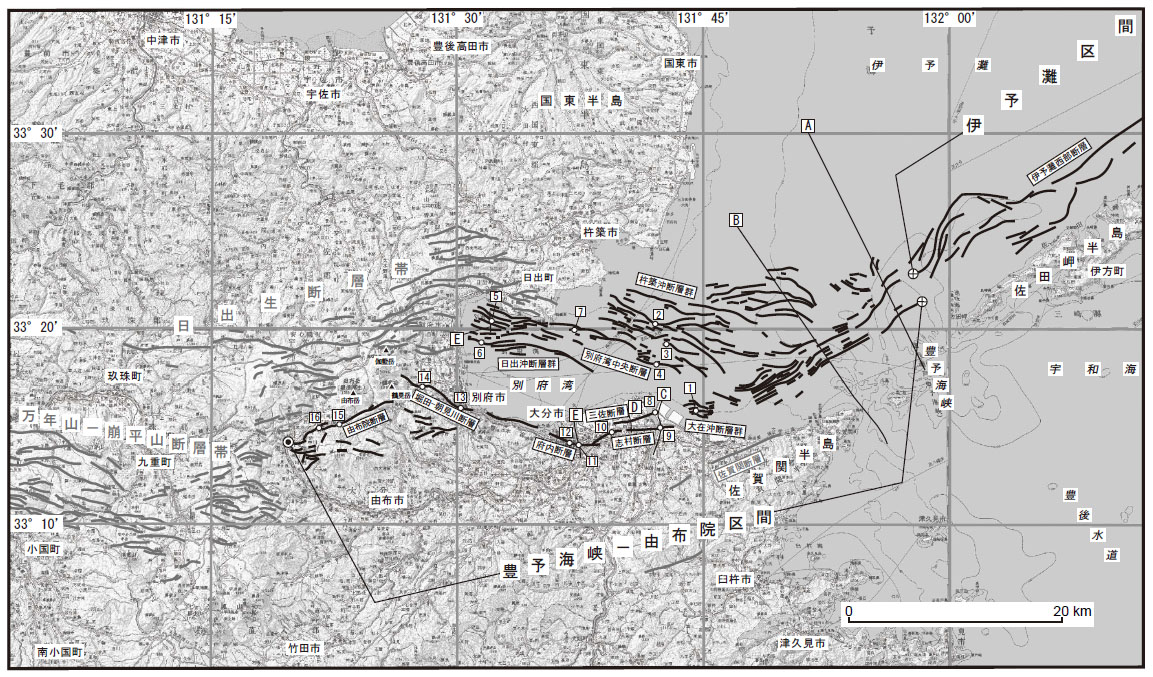

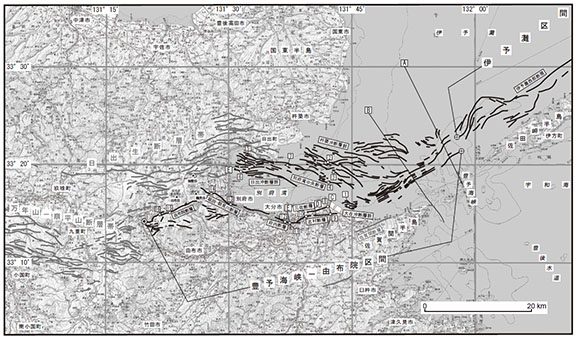

豊予海峡から大分県由布市付近の由布院断層に至る区間（⑩豊予海峡―由布院区間）の最新活動は１７世紀頃であったと推定され、１回の活動に伴う上下ずれ量は２－５ｍ程度であった可能性があります。その平均的な活動間隔は約１千６百－１千７百年であった可能性があります。
＜将来の活動＞
中央構造線断層帯は連続的に分布しており、地表における断層の分布形態のみから将来同時に活動する区間を評価することは困難です。地震本部では、主にこれまで行われた調査研究成果に基づいて過去の活動時期や平均的なずれの速度などから全体を１０の区間に区分しましたが、これらの区間が個別に活動する可能性や、複数の区間が同時に活動する可能性については不明であり、さらにはこれら１０の区間とは異なる範囲が活動する可能性も否定できません。
１０の区間が個別に活動する場合には、以下のような地震の発生が想定されます。
①金剛山地東縁区間が活動すると、マグニチュード（Ｍ）６．８程度の地震が発生すると推定され、その際に金剛山地の東縁では断層の西側が東側に対して相対的に２ｍ程度高まる段差や撓みが生じる可能性があります。
②五条谷区間が活動すると、Ｍ７．３程度の地震が発生すると推定され、その際に３ｍ程度の右横ずれが生じる可能性があります。
③根来区間が活動すると、Ｍ７．２程度の地震が発生すると推定され、その際に３ｍ程度の右横ずれが生じる可能性があります。
④紀淡海峡－鳴門海峡区間が活動すると、Ｍ７．５程度の地震が発生すると推定され、その際に４ｍ程度の右横ずれが生じる可能性があります。
⑤讃岐山脈南縁東部区間が活動すると、Ｍ７．７程度の地震が発生すると推定され、その際に５ｍ程度の右横ずれが生じる可能性があります。
⑥讃岐山脈南縁西部区間が活動すると、Ｍ８．０程度もしくはそれ以上の地震が発生すると推定され、その際に８ｍ程度もしくはそれ以上の右横ずれが生じる可能性があります。
⑦石鎚山脈北縁区間（岡村断層）が活動すると、Ｍ７．３程度の地震が発生すると推定され、その際に３ｍ程度の右横ずれが生じる可能性があります。
⑧石鎚山脈北縁西部区間が活動すると、Ｍ７．５程度の地震が発生すると推定され、その際に４ｍ程度の右横ずれが生じる可能性がある。
⑨伊予灘区間が活動すると、Ｍ８．０程度もしくはそれ以上の地震が発生すると推定され、その際に８ｍ程度もしくはそれ以上の右横ずれが生じる可能性があります。
⑩豊予海峡－由布院区間が活動すると、Ｍ７．８程度の地震が発生すると推定され、その際に断層の北側が南側に対して相対的に６ｍ程度低下する段差や撓みが生じる可能性があります。
また、上記で区分された複数の隣接した区間が活動する可能性や断層帯全体が同時に活動する可能性も否定できません。断層帯全体が同時に活動した場合は、Ｍ８．０程度もしくはそれ以上の地震が発生すると推定されます。この場合の地震発生の長期確率を求めることはできませんが、上で想定した１０区間が個別に活動する長期確率を超えることはないと考えられます。
地震発生の長期確率にはいずれも幅がありますが、その最大値をとると、⑧石鎚山脈北縁西部区間は、今後３０年の間に地震が発生する可能性が、我が国の主な活断層の中では高いグループに属することになります。また、③根来区間、④紀淡海峡－鳴門海峡区間、⑤讃岐山脈南縁東部区間、および⑥讃岐山脈南縁西部区間は、今後３０年の間に地震が発生する可能性が、我が国の主な活断層の中ではやや高いグループに属することになります。
詳しい内容を知りたい方は、「中央構造線断層帯（金剛山地東縁－由布院）の長期評価（第二版）」をご覧下さい。
また、関連資料として「四国地域の活断層の長期評価」もご覧下さい。
○将来の地震発生の可能性 ［上に戻る］
≪①金剛山地東縁区間≫
地震の規模 ： Ｍ６．８程度
地震発生確率： ３０年以内に、ほぼ０％ （地震発生確率値の留意点）
地震後経過率： ０．２～０．３ （地震後経過率とは？）
平均活動間隔： 約６０００年～７６００年
最新活動時期： １世紀以後、３世紀以前
≪②五条谷区間≫
地震の規模 ： Ｍ７．３程度
地震発生確率： 不明 （地震発生確率値の留意点）
地震後経過率： 不明 （地震後経過率とは？）
平均活動間隔： 不明
最新活動時期： 約２２００年前以後、７世紀以前
≪③根来区間≫
地震の規模 ： Ｍ７．２程度
地震発生確率： ３０年以内に、０．００８％～０．３％ （地震発生確率値の留意点）
地震後経過率： ０．４～０．６ （地震後経過率とは？）
平均活動間隔： 約２５００年～２９００年
最新活動時期： ７世紀以後、８世紀以前
≪④紀淡海峡－鳴門海峡区間≫
地震の規模 ： Ｍ７．５程度
地震発生確率： ３０年以内に、０．００５％～１％ （地震発生確率値の留意点）
地震後経過率： ０．４～０．８ （地震後経過率とは？）
平均活動間隔： 約４０００年～６０００年
最新活動時期： 約３１００年前以後、２６００年前以前
≪⑤讃岐山脈南縁東部区間≫
地震の規模 ： Ｍ７．７程度
地震発生確率： ３０年以内に、１％以下 （地震発生確率値の留意点）
地震後経過率： ０．６以下 （地震後経過率とは？）
平均活動間隔： 約９００年～１２００年
最新活動時期： １６世紀以後
≪⑥讃岐山脈南縁西部区間≫
地震の規模 ： Ｍ８．０程度もしくはそれ以上
地震発生確率： ３０年以内に、ほぼ０％～０．４％ （地震発生確率値の留意点）
地震後経過率： ０．２～０．５ （地震後経過率とは？）
平均活動間隔： 約１０００年～１５００年
最新活動時期： １６世紀以後、１７世紀以前
≪⑦石鎚山脈北縁区間≫
地震の規模 ： Ｍ７．３程度
地震発生確率： ３０年以内に、０．０１％以下 （地震発生確率値の留意点）
地震後経過率： ０．４以下 （地震後経過率とは？）
平均活動間隔： 約１５００年～１８００年
最新活動時期： １５世紀以後
≪⑧石鎚山脈北縁西部区間≫
地震の規模 ： Ｍ７．５程度
地震発生確率： ３０年以内に、ほぼ０％～１２％ （地震発生確率値の留意点）
地震後経過率： ０．２～０．９ （地震後経過率とは？）
平均活動間隔： 約７００年～１３００年
最新活動時期： １５世紀以後、１８世紀以前
≪⑨伊予灘区間≫
地震の規模 ： Ｍ８．０程度もしくはそれ以上
地震発生確率： ３０年以内に、ほぼ０％ （地震発生確率値の留意点）
地震後経過率： ０．０４～０．１ （地震後経過率とは？）
平均活動間隔： 約２９００年～３３００年
最新活動時期： １７世紀以後、１９世紀以前
≪⑩豊予海峡－由布院区間≫
地震の規模 ： Ｍ７．８程度
地震発生確率： ３０年以内に、ほぼ０％ （地震発生確率値の留意点）
地震後経過率： ０．２～０．３ （地震後経過率とは？）
平均活動間隔： 約１６００年～１７００年
最新活動時期： １７世紀頃
詳しい内容を知りたい方は、「中央構造線断層帯（金剛山地東縁－由布院）の長期評価（第二版）」および「長期評価結果一覧」をご覧下さい。
また、関連資料として「四国地域の活断層の長期評価」もご覧下さい。

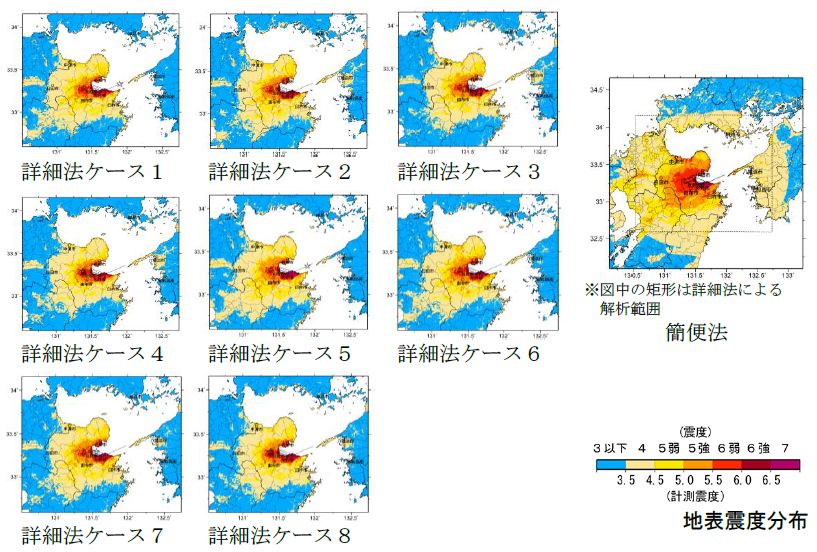

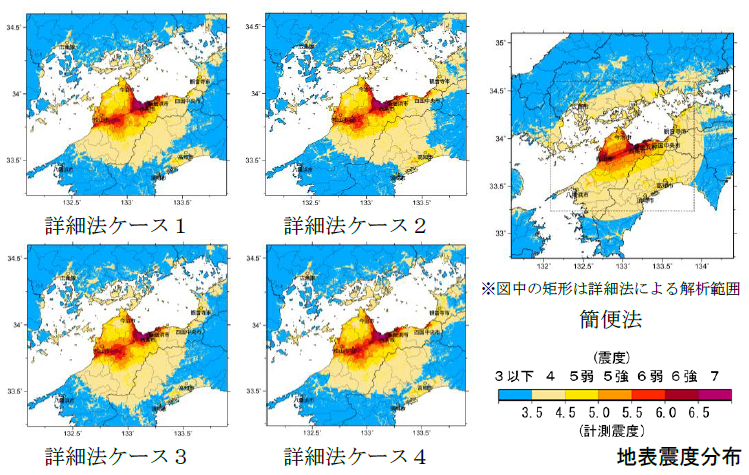

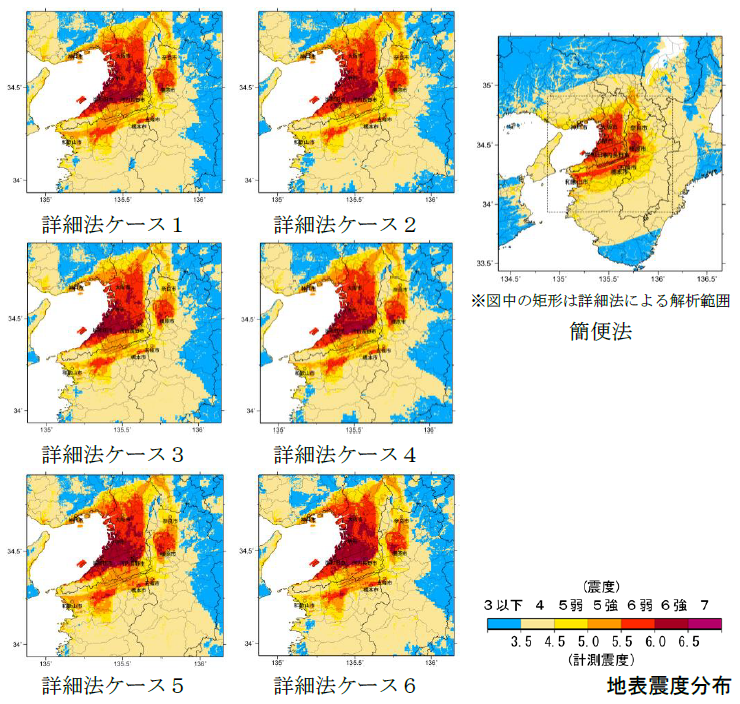

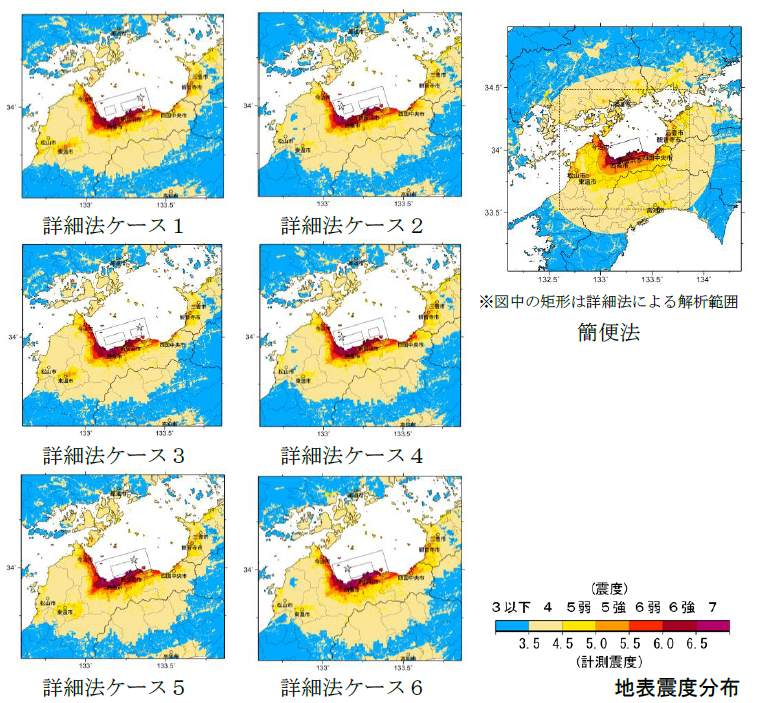

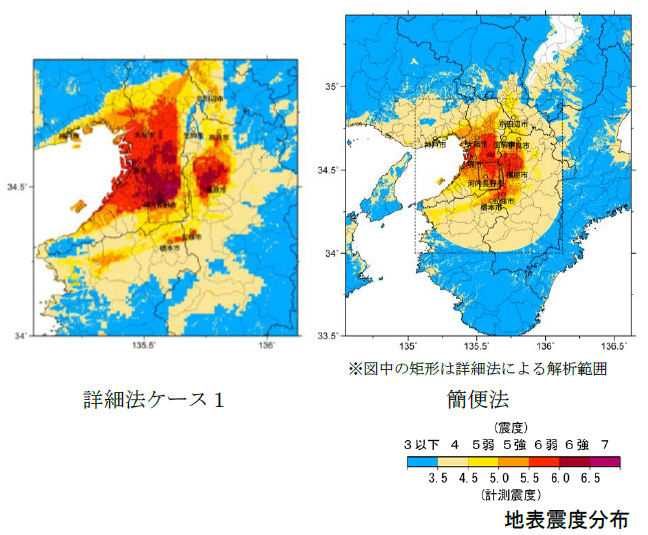

○もしこの地震が発生したら ［上に戻る］
≪①金剛山地東縁区間≫

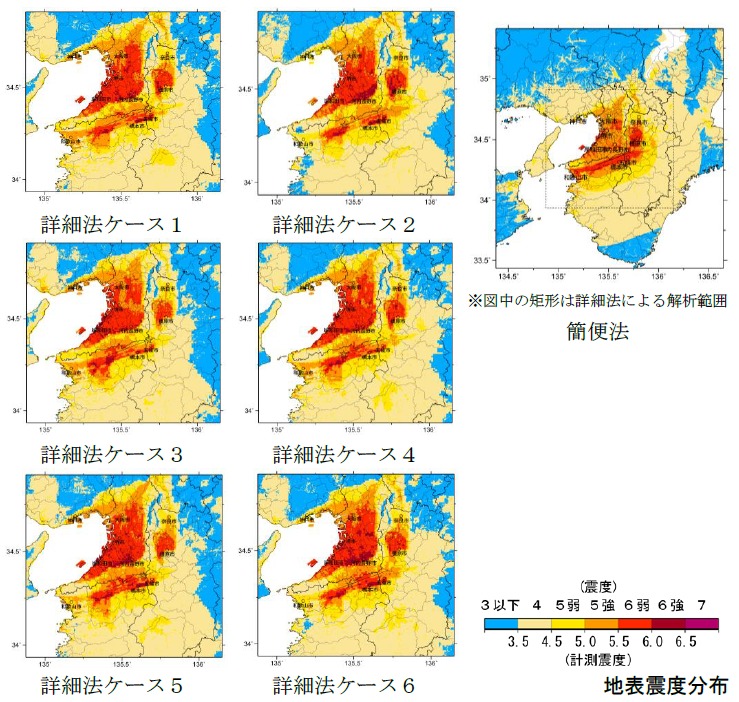

≪②五条谷区間≫（中角度）
≪②五条谷区間≫（高角度）

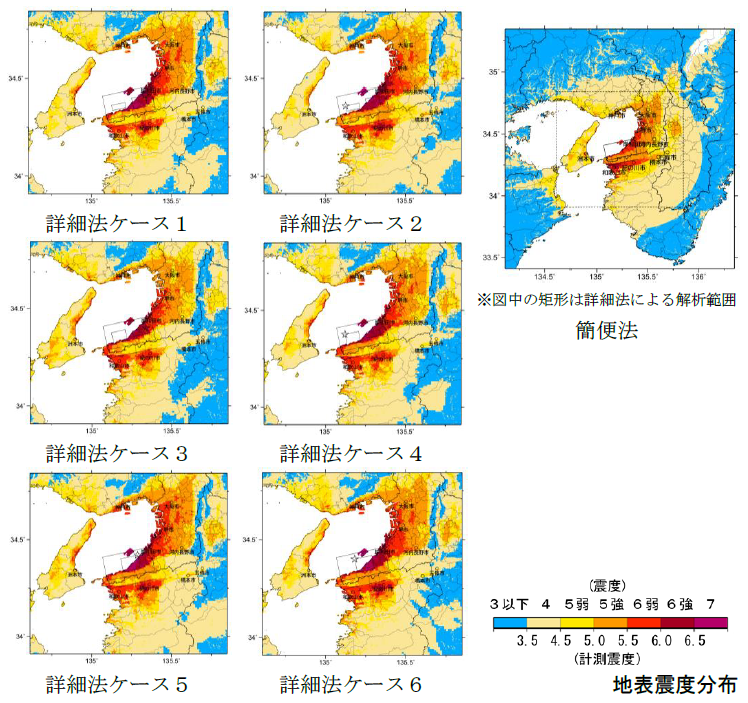

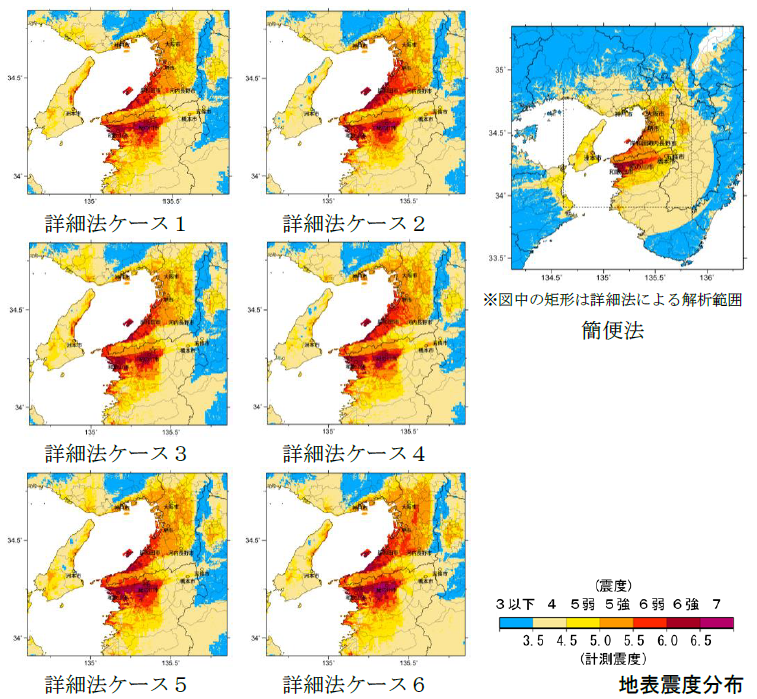

≪③根来区間≫（中角度）
≪③根来区間≫（高角度）

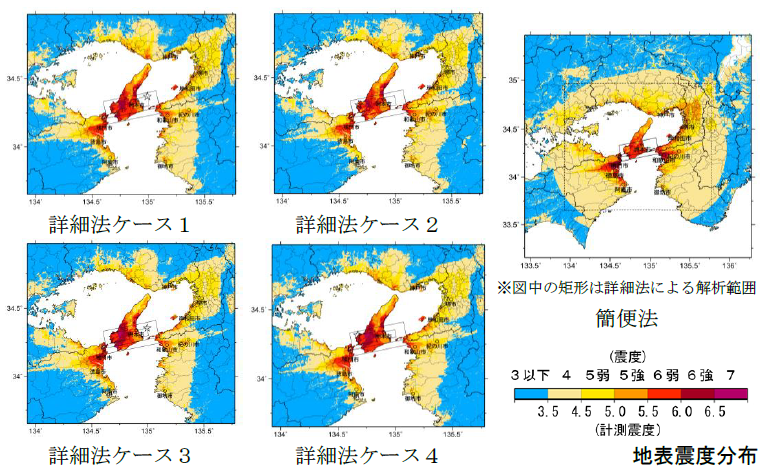

≪④紀淡海峡－鳴門海峡区間≫（中角度）
≪④紀淡海峡－鳴門海峡区間≫（高角度）

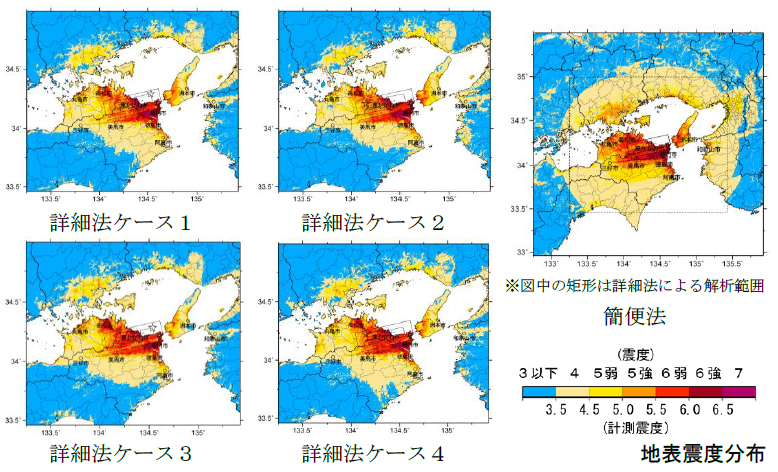

≪⑤讃岐山脈南縁東部区間≫（中角度）
≪⑤讃岐山脈南縁東部区間≫（高角度）

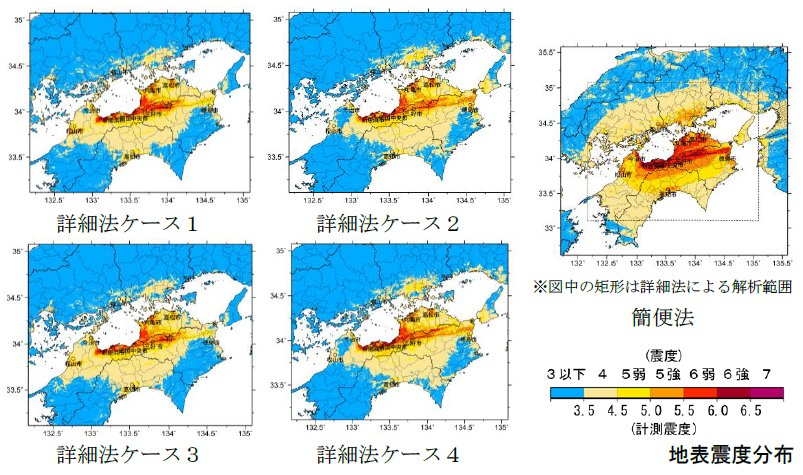

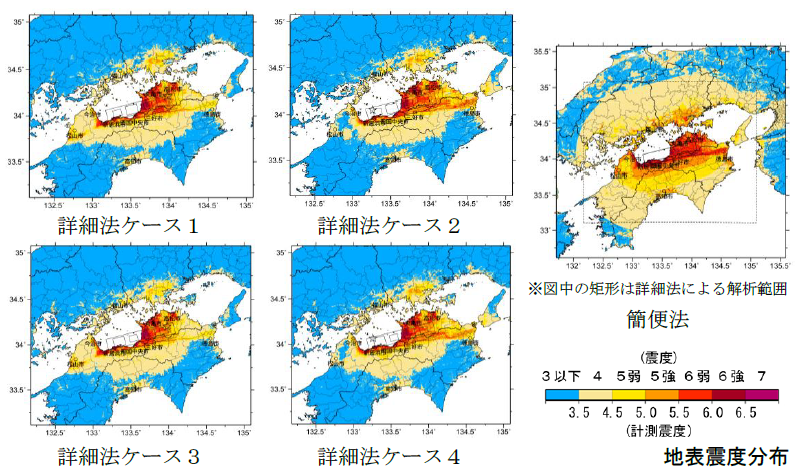

≪⑥讃岐山脈南縁西部区間≫（中角度）
≪⑥讃岐山脈南縁西部区間≫（高角度）
≪⑦石鎚山脈北縁区間≫（中角度）
≪⑦石鎚山脈北縁区間≫（高角度）

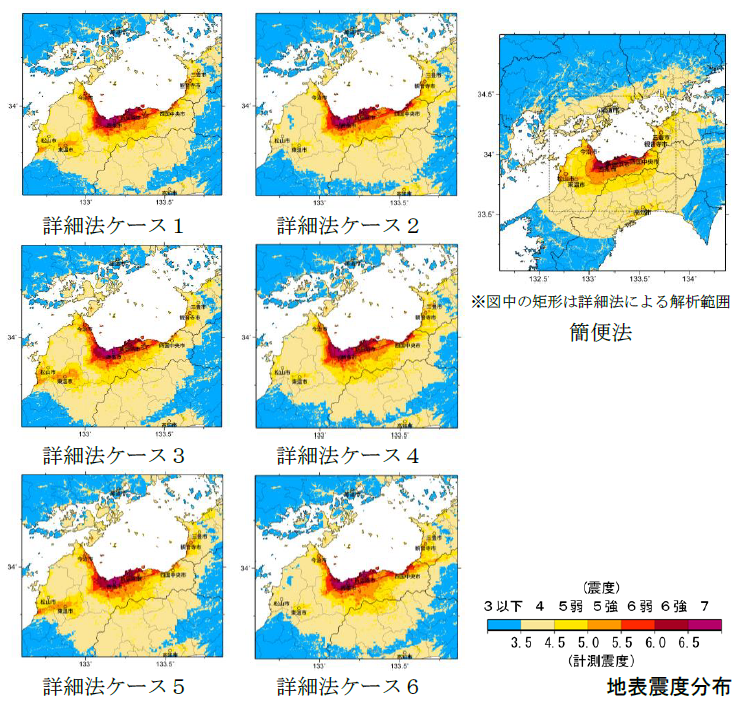

≪⑧石鎚山脈北縁西部区間≫（中角度）
≪⑧石鎚山脈北縁西部区間≫（高角度）

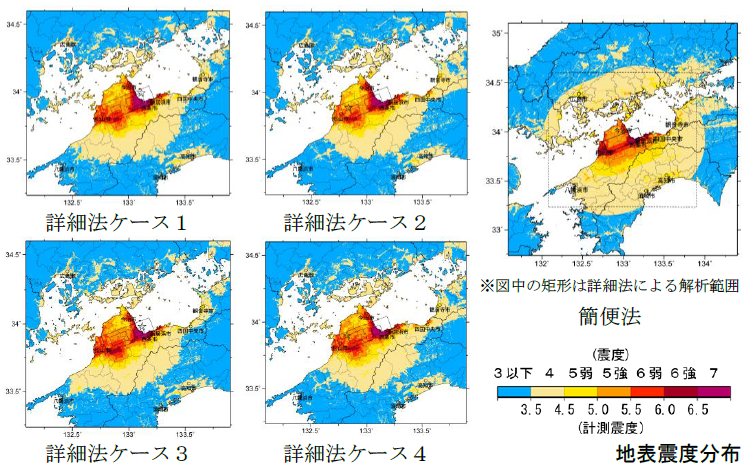

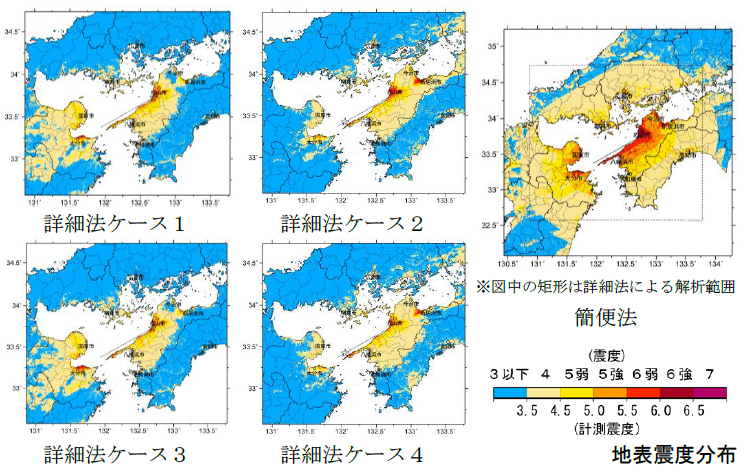

≪⑨伊予灘区間≫（中角度）
≪⑨伊予灘区間≫（高角度）

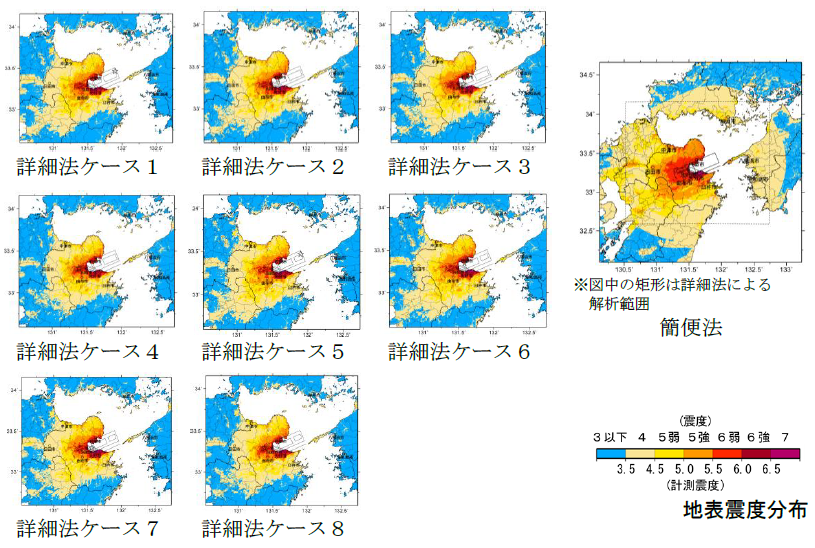

≪⑩豊予海峡－由布院区間≫（中角度）
≪⑩豊予海峡－由布院区間≫（高角度）
≪全区間（金剛山地東縁区間～豊予海峡－由布院区間）≫（中角度）

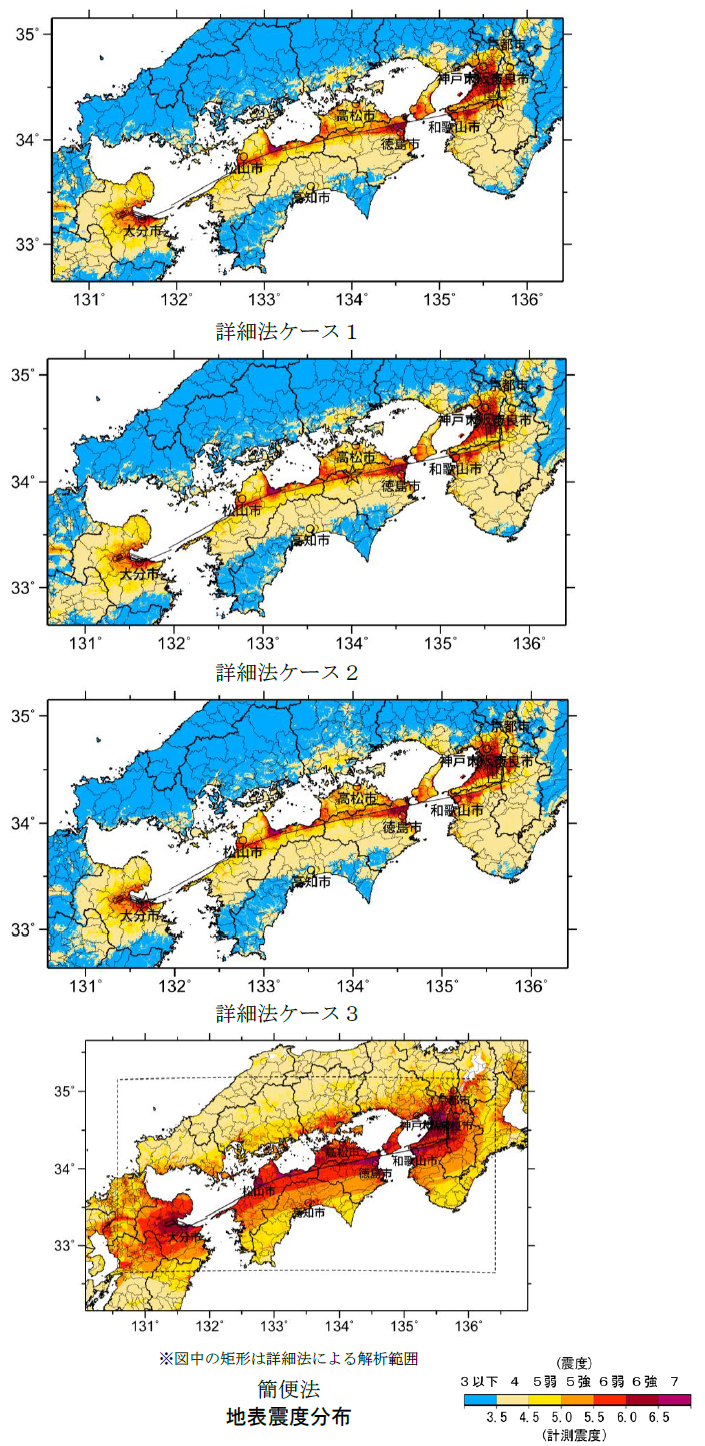

≪全区間（金剛山地東縁区間～豊予海峡－由布院区間）≫（高角度）
詳しい内容を知りたい方は、「全国地震動予測地図２０２０年版」をご覧下さい。
全国地震動予測地図の詳細なデータや関連情報は地震ハザードステーション（J-SHIS）をご参照下さい。
