山崎断層帯

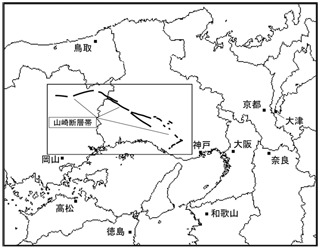

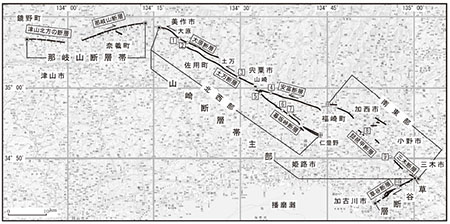

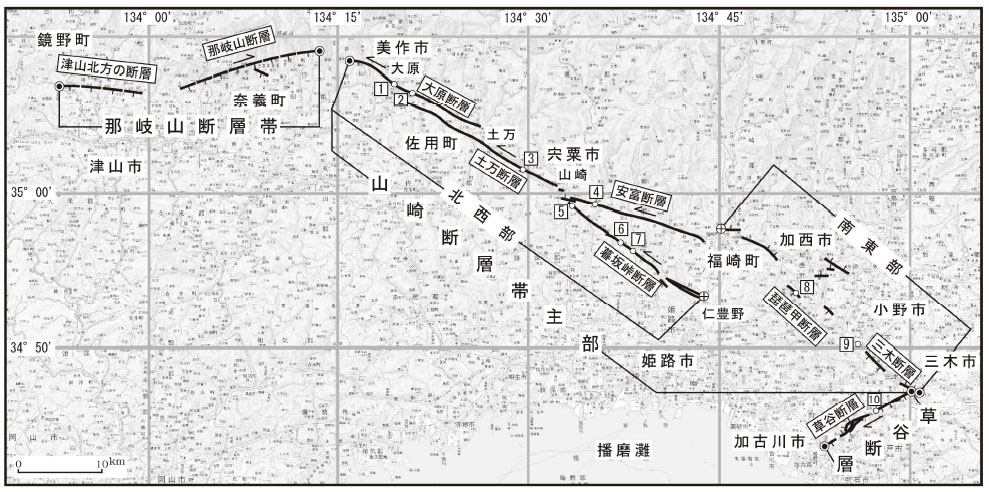

 山崎(やまさき)断層帯は、岡山県東部から兵庫県南東部にかけて分布する活断層帯です。
 山崎断層帯は、那岐山(なぎせん)断層帯、山崎断層帯主部、草谷断層の3つの起震断層に区分されます。
 那岐山断層帯は、岡山県苫田(とまた)郡鏡野町から岡山県勝田郡奈義(なぎ)町に至る断層帯です。長さは約32kmで、ほぼ東西方向に延びており、断層帯の北側が南側に対して相対的に隆起する断層帯です。
 山崎断層帯主部は、岡山県美作市(旧 勝田郡勝田町)から兵庫県三木市に至る断層帯で、ほぼ西北西−東南東方向に一連の断層が連なるように分布しています。全体の長さは約79kmで、左横ずれが卓越する断層帯です。
 草谷断層は、兵庫県三木市から兵庫県加古川市にかけて分布する断層です。長さは約13kmで、東北東−西南西方向に延びており、右横ずれが卓越する断層です。
 なお、山崎断層帯主部は、兵庫県姫路市より北西側と兵庫県神崎(かんざき)郡福崎町より南東側とではそれぞれ最新活動時期が異なります。そのため、地震本部では北西部と南東部に分けて評価を行っています。

※それぞれの図をクリックすると大きく表示されます。


 【 断層帯の過去・将来の活動 】  【 将来の地震発生の可能性 】  【 もしこの地震が発生したら 】  【 リンク 】

○断層帯の過去・将来の活動  [上に戻る]
<過去の活動>
 那岐山断層帯の平均的な上下方向のずれの速度は約0.06−0.09m/千年であった可能性がありますが、最新活動時期の正確な年代は不明です。また、既往の研究成果による直接的なデータではありませんが、経験則から求めた1回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は2万4千−5万3千年程度であった可能性があります。
 山崎断層帯主部(北西部)の平均的な左横ずれ速度は約1m/千年で、最新の活動時期は868年(貞観10年)の播磨国地震であったと推定され、1つ前の活動時期は約3千4百年前以後、約2千9百年前以前であった可能性があります。活動時の左横ずれの量は2−5m程度で、平均活動間隔は約1千8百−2千3百年であった可能性があります。
 また、山崎断層帯主部(南東部)の平均的な左横ずれ速度は、0.8m/千年程度であった可能性があります。最新の活動時期は4世紀以後、6世紀以前で、平均活動間隔は3千9百年程度であった可能性があります。
 草谷断層の平均的な右横ずれ速度は、約0.2m/千年であった可能性があります。最新の活動時期は4世紀以後、12世紀以前と推定され、平均活動間隔は6千5百年程度であった可能性があります。
<将来の活動>
 那岐山断層帯では、マグニチュード(M)7.3程度の地震が発生する可能性があり、そのとき断層帯の北側が南側に対して2−3m程度高まる段差が生ずる可能性があります。本断層帯は、最新活動時期が判明していないので、最新活動後の経過率は不明です。地震発生の長期確率には幅がありますが、その最大値をとると、那岐山断層帯は今後30年の間に地震が発生する確率が我が国の主な活断層の中ではやや高いグループに属することになります。
 山崎断層帯主部(北西部)では、M7.7程度の地震が発生する可能性があり、そのときの左横ずれ量は2−5m程度となる可能性があります。また、山崎断層帯主部(南東部)では、M7.3程度の地震が発生する可能性があり、そのときの左横ずれ量は3m程度となる可能性があります。なお、山崎断層帯主部全体が連動して活動することも考えられます。その場合、M8.0程度の地震が発生する可能性があります。山崎断層帯主部全体が連動して活動する場合の地震発生確率は、北西部と南東部それぞれの地震発生確率を超えないと考えられます。地震発生の長期確率には幅がありますが、その最大値をとると、山崎断層帯主部(北西部)は今後30年の間に地震が発生する確率が我が国の主な活断層の中ではやや高いグループに属することになります。
 草谷断層では、M6.7程度の地震が発生する可能性があり、そのときの右横ずれの量は1m程度となる可能性があります。

 詳しい内容を知りたい方は、「山崎断層帯の長期評価(一部改訂)」( html版 / PDF版(5MB) )をご覧下さい。


○将来の地震発生の可能性  [上に戻る]
≪那岐山断層帯≫
 地震の規模  : M7.3程度
 地震発生確率: 30年以内に、0.06%〜0.1%  地震発生確率値の留意点
 平均活動間隔: 24000年−53000年程度
 最新活動時期: 不明

≪山崎断層帯主部(北西部)≫
 地震の規模  : M7.7程度
 地震発生確率: 30年以内に、0.09%〜1%  地震発生確率値の留意点
 地震後経過率: 0.5−0.6  地震後経過率とは?
 平均活動間隔: 約1800年−2300年
 最新活動時期: 868年(貞観10年)播磨国地震

≪山崎断層帯主部(南東部)≫
 地震の規模  : M7.3程度
 地震発生確率: 30年以内に、ほぼ0%〜0.01%  地震発生確率値の留意点
 地震後経過率: 0.4  地震後経過率とは?
 平均活動間隔: 3900年程度
 最新活動時期: 4世紀−6世紀

≪草谷断層≫
 地震の規模  : M6.7程度
 地震発生確率: 30年以内に、ほぼ0%  地震発生確率値の留意点
 地震後経過率: 0.1−0.3  地震後経過率とは?
 平均活動間隔: 6500年程度
 最新活動時期: 4世紀−12世紀

 詳しい内容を知りたい方は、「山崎断層帯の長期評価(一部改訂)」( html版 / PDF版(5MB) )をご覧下さい。


○もしこの地震が発生したら  [上に戻る]

【「詳細法」・「簡便法」とは?】

≪那岐山断層帯≫

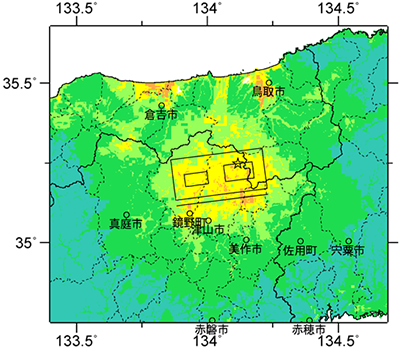

 【詳細法震度分布】
【ケース1】

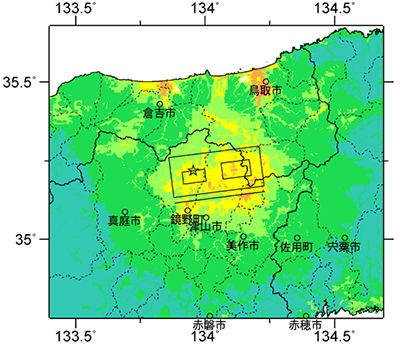

【ケース2】

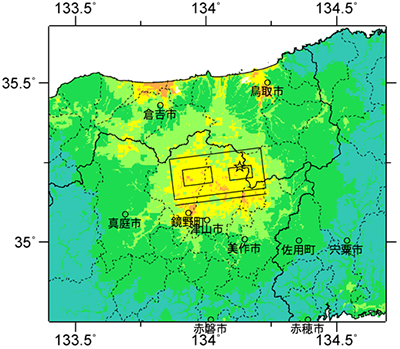

【ケース3】

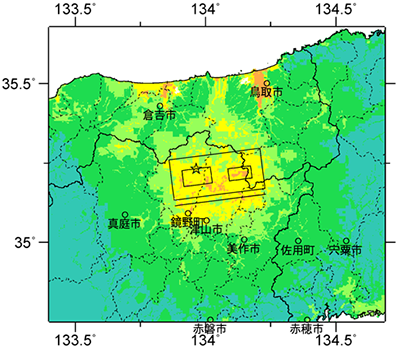

【ケース4】

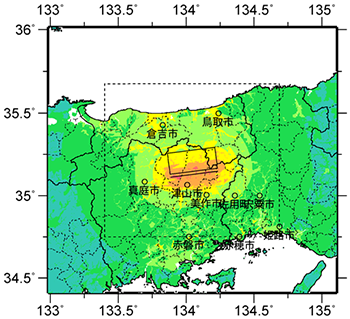

 【簡便法震度分布】

※図中の波線範囲は詳細法による解析範囲

≪山崎断層帯主部北西部≫

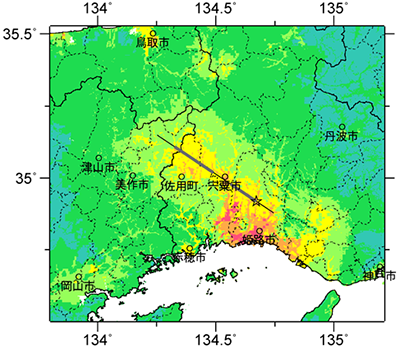

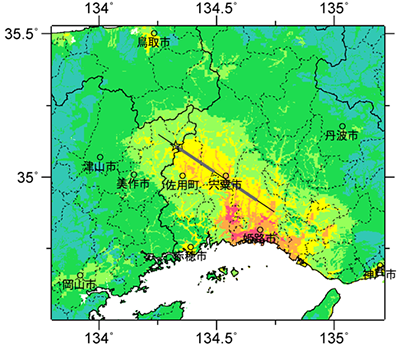

 【詳細法震度分布】

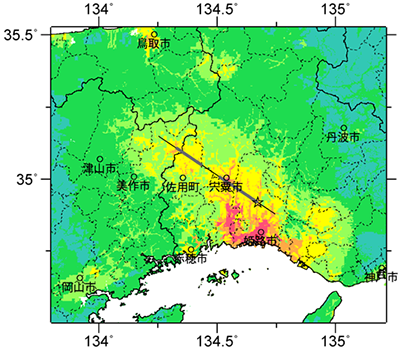

【ケース1】

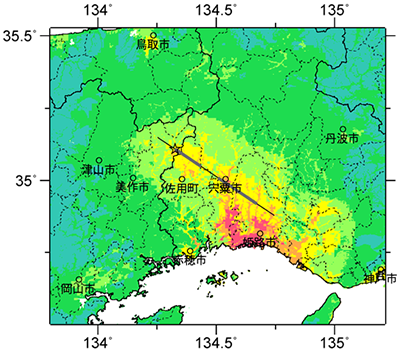

【ケース2】
【ケース3】
【ケース4】
 【簡便法震度分布】

※図中の波線範囲は詳細法による解析範囲

≪山崎断層帯主部南東部≫

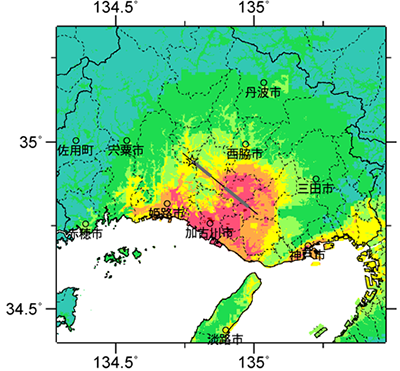

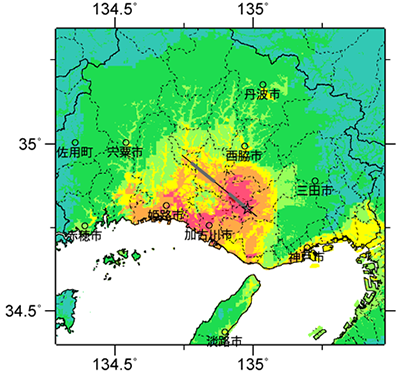

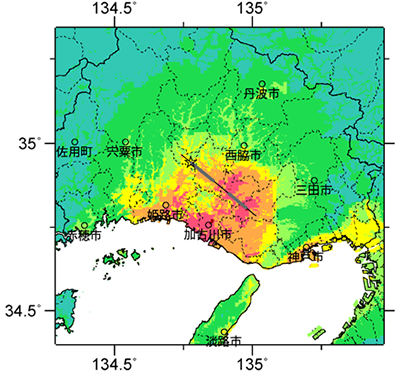

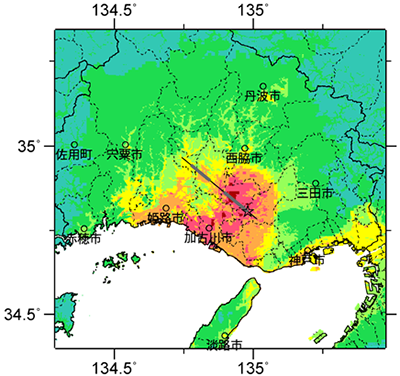

 【詳細法震度分布】
【ケース1】
【ケース2】
【ケース3】
【ケース4】

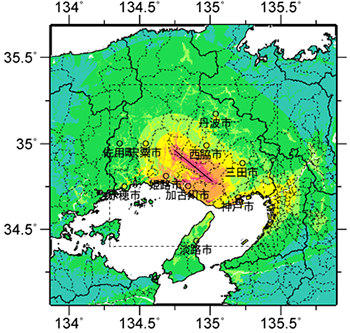

 【簡便法震度分布】

※図中の波線範囲は詳細法による解析範囲

≪草谷断層≫

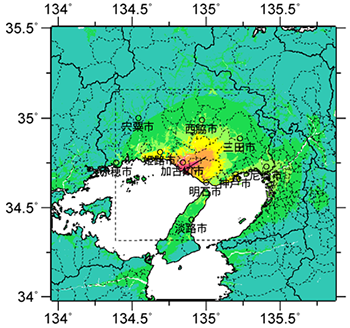

※図中の波線範囲は詳細法による解析範囲

 詳しい内容を知りたい方は、 「全国地震動予測地図」 をご覧下さい。
