柳ヶ瀬・関ヶ原断層帯

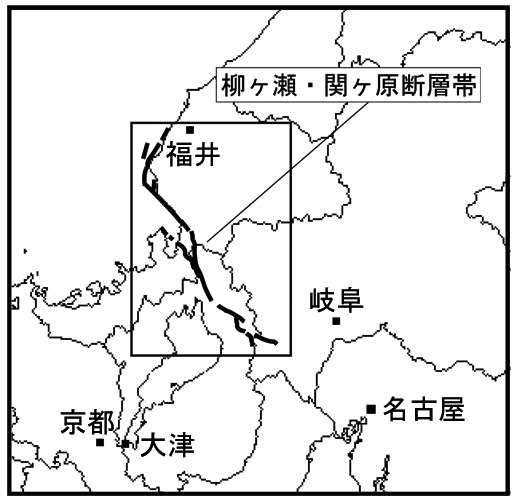

 柳ヶ瀬(やながせ)・関ヶ原(せきがはら)断層帯は、丹生(にゅう)山地西方の日本海沿岸から琵琶湖東岸を経て伊吹山地南縁に至る活断層帯です。

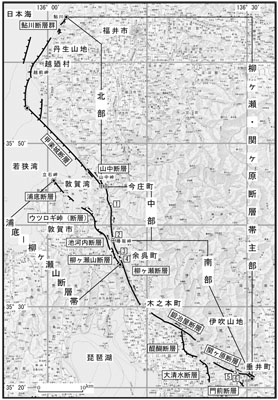

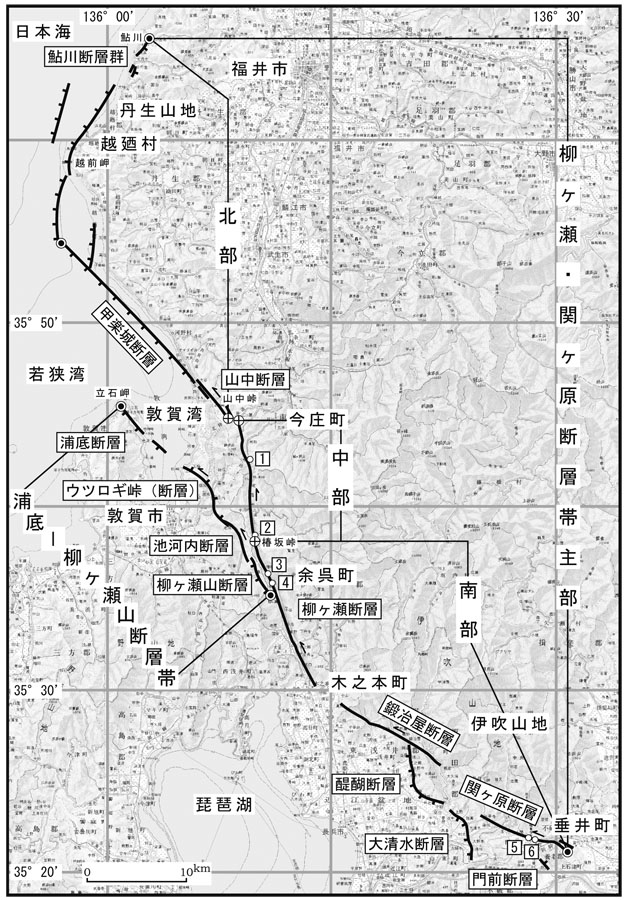

 柳ヶ瀬・関ヶ原断層帯は、日本海沿岸の福井県福井市鮎川から丹生郡越廼村(現・福井市)越前岬沖の若狭湾東縁を通り、滋賀県伊香(いか)郡木之本(きのもと)町を経て、岐阜県不破(ふわ)郡垂井(たるい)町に至る柳ヶ瀬・関ヶ原断層帯主部と、福井県敦賀(つるが)市の立石岬付近から敦賀湾を横切り、滋賀県伊香郡余呉(よご)町に至る「浦底(うらぞこ)−柳ヶ瀬山(やながせやま)断層帯」からなります。
 柳ヶ瀬・関ヶ原断層帯主部は、全体の長さは約100kmで、屈曲点を境に北部では北北東−南南西方向、南部では北西−南東方向に延びています。本断層帯は過去の活動時期から、断層帯北端の福井県福井市鮎川から山中峠南東付近までの北部、山中峠南東付近から椿坂峠付近までの中部、及び椿坂峠から断層帯南端の岐阜県不破郡垂井町に至る南部の3つの区間に細分されます。北部は断層の東側が西側に対して相対的に隆起する逆断層で、南半部は左横ずれ成分を伴います。中部は左横ずれ断層です。南部は左横ずれを主体とし、一部、断層の北東ないし東側が西側に対して相対的に隆起する逆断層からなります。
 浦底−柳ヶ瀬山断層帯は、長さが約25kmで、北西−南東方向に延びる左横ずれを主体とする断層です。

※それぞれの図をクリックすると大きく表示されます。


 【 断層帯の過去・将来の活動 】  【 将来の地震発生の可能性 】  【 もしこの地震が発生したら 】  【 リンク 】

○断層帯の過去・将来の活動  [上に戻る]
<過去の活動>
 断層帯主部は、過去の活動時期の違いから、北部、中部、南部の3つに区分されます。北部の平均的な上下方向のずれの速度は0.6−0.8m/千年もしくはそれ以上、最新の活動は17世紀頃であったと推定されます。活動時には、断層の東側が西側に対して概ね4−6m程度隆起したと推定されます。また、平均的な活動間隔は約2千3百−2千7百年であった可能性があります。
 中部の最新活動は約7千2百年前以後、約7千年前以前であったと考えられる。平均的な活動間隔は不明であるが、地形的特徴からB級の活動度を有している可能性があります。
 南部の最新活動は約4千9百年前以後、15世紀以前であったと推定されます。平均的な活動間隔は不明ですが、地形的特徴からB級の活動度を有している可能性があります。
 浦底−柳ヶ瀬山断層帯はその地形的特徴から、B−C級の活動度を有している可能性があります。過去の活動時期や平均的な活動間隔に関する資料は得られていません。
<将来の活動>
 断層帯主部は、最新活動と同様に3つの区間に分かれて活動すると推定されますが、北部と中部または中部と南部を合わせた区間(以下、北中部及び中南部とする)が活動する可能性や断層帯全体が1つの区間として同時に活動する可能性もあります。北部、中部、南部の3つに分かれて活動する場合、北部ではマグニチュード7.6程度の地震が発生する可能性があり、その際には断層の東側が相対的に4−6m程度隆起すると推定されます。中部ではマグニチュード6.6程度の地震が発生すると推定され、その際には1m程度の左横ずれが生じる可能性があります。南部では、マグニチュード7.6程度の地震が発生し、その際には3−4m程度の左横ずれが生じる可能性があります。
 北中部または中南部が活動する場合は、それぞれマグニチュード7.8程度の地震が発生する可能性があります。
 断層帯全体が活動する場合は、マグニチュード8.2程度の地震が発生する可能性があります。
 北中部が活動する場合及び主部全体が活動する場合の地震発生確率は、北部が単独で活動する場合の確率を超えないものと考えられます。また、中南部が活動する場合の確率は、中部及び南部における平均活動間隔が不明なため、求めることができません。  浦底−柳ヶ瀬山断層帯では、マグニチュード7.2程度の地震が発生すると推定され、その際には2m程度の左横ずれが生じる可能性があります。過去の活動が明らかでないため、将来このような地震が発生する長期確率を求めることはできません。

 詳しい内容を知りたい方は、「柳ヶ瀬・関ヶ原断層帯の評価」( html版 / PDF版(4.3MB) )をご覧下さい。


○将来の地震発生の可能性  [上に戻る]
≪柳ヶ瀬・関ヶ原断層帯主部(北部)≫
 地震の規模  : M7.6程度
 地震発生確率: 30年以内に、ほぼ0%  地震発生確率値の留意点
 地震後経過率: 0.1−0.2  地震後経過率とは?
 平均活動間隔: 約2300年−2700年
 最新活動時期: 17世紀頃

≪柳ヶ瀬・関ヶ原断層帯主部(中部)≫
 地震の規模  : M6.6程度
 地震発生確率: 不明
 平均活動間隔: 不明
 最新活動時期: 約7200年前−7000年前

≪柳ヶ瀬・関ヶ原断層帯主部(南部)≫
 地震の規模  : M7.6程度
 地震発生確率: 不明
 平均活動間隔: 不明
 最新活動時期: 約4900年前−15世紀

≪浦底−柳ヶ瀬山断層帯≫
 地震の規模  : M7.2程度
 地震発生確率: 不明
 平均活動間隔: 不明
 最新活動時期: 不明

 詳しい内容を知りたい方は、「柳ヶ瀬・関ヶ原断層帯の評価」( html版 / PDF版(4.3MB) )をご覧下さい。


○もしこの地震が発生したら  [上に戻る]

【「詳細法」・「簡便法」とは?】

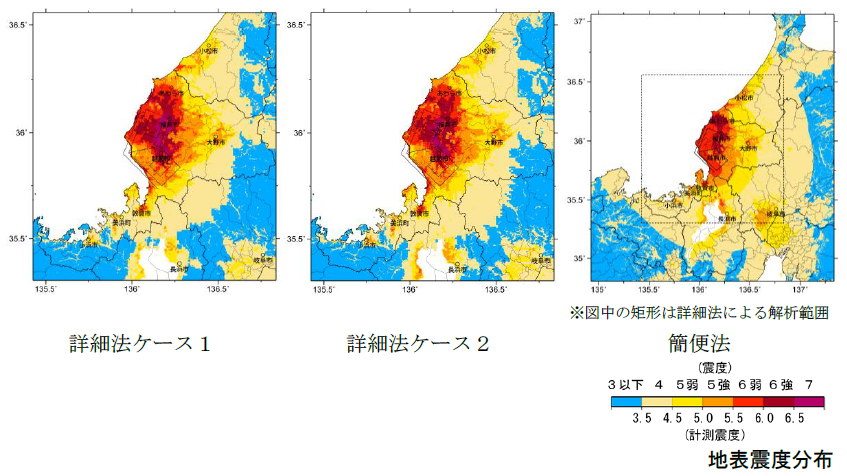

≪柳ヶ瀬・関ヶ原断層帯主部北部≫
<地震モーメントの値はレシピ通りで微視的パラメータを設定したモデル>
 【詳細法震度分布】
【ケース1】
【ケース2】
 【簡便法震度分布】

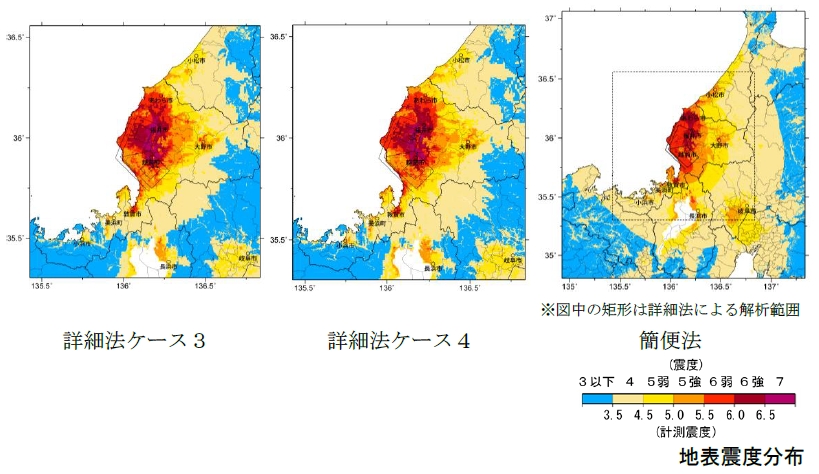

<面積が重なった分の地震モーメントを小さくして微視的パラメータを求めたモデル>
 【詳細法震度分布】
【ケース1】
【ケース2】
 【簡便法震度分布】

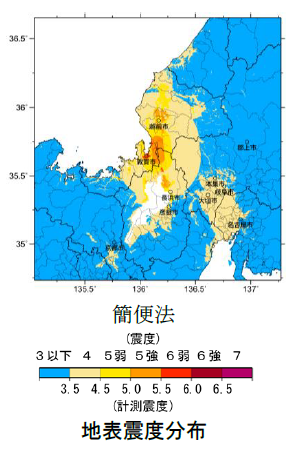

≪柳ヶ瀬・関ヶ原断層帯主部中部≫
 【簡便法震度分布】

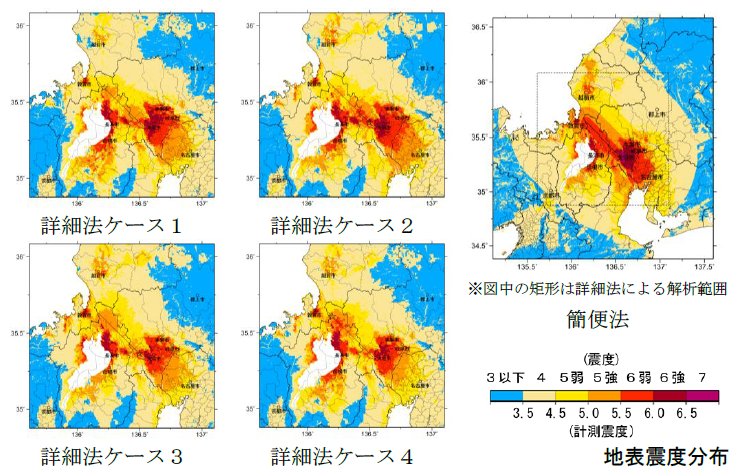

≪柳ヶ瀬・関ヶ原断層帯主部南部≫
 【詳細法震度分布】
【ケース1】
【ケース2】
【ケース3】
【ケース4】
 【簡便法震度分布】

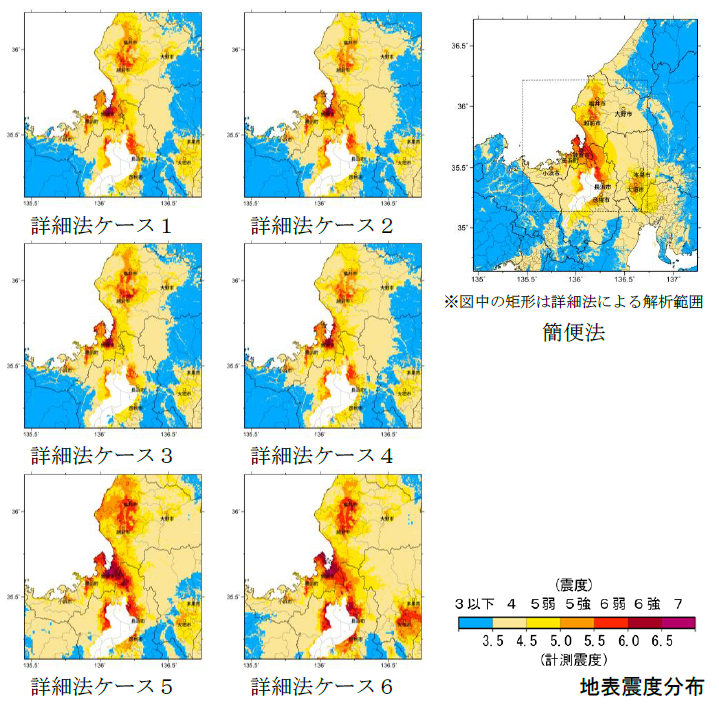

≪浦底−柳ヶ瀬山断層帯≫
 【詳細法震度分布】
【ケース1】
【ケース2】
【ケース3】
【ケース4】
【ケース5】
【ケース6】
 【簡便法震度分布】


 詳しい内容を知りたい方は、 「全国地震動予測地図」 をご覧下さい。
