屏風山・恵那山断層帯及び猿投山断層帯

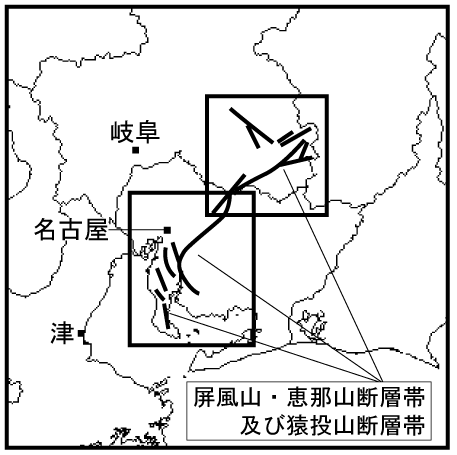

 屏風山(びょうぶやま)・恵那山(えなさん)断層帯及び猿投山(さなげやま)断層帯は、恵那山地、三河高原と美濃山地との境界から、岡崎平野・知多半島に至る活断層帯です。
 屏風山・恵那山断層帯及び猿投山断層帯は、屏風山断層帯、赤河(あこう)断層帯、恵那山−猿投山北断層帯、猿投−高浜断層帯及び「加木屋断層帯」に区分されます。

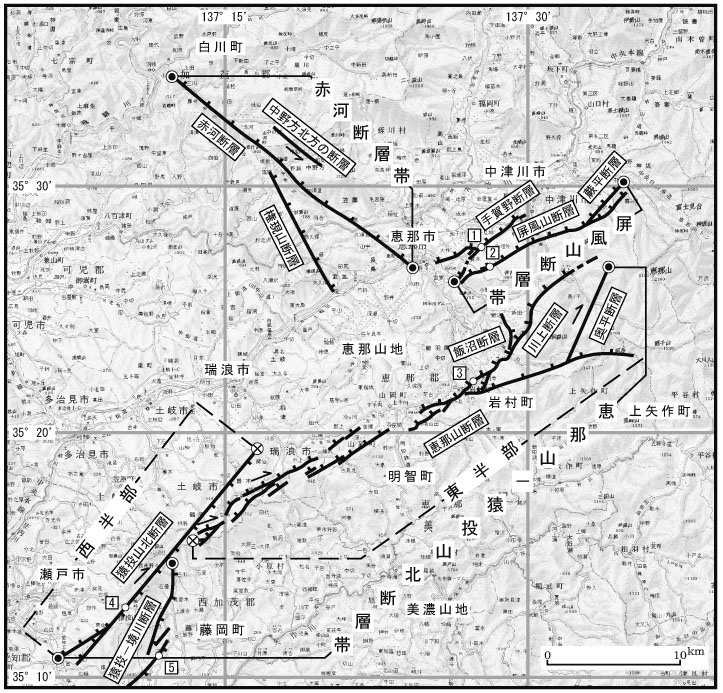

 屏風山断層帯は、岐阜県中津川市から恵那市に至る断層帯です。長さは約15kmで、東北東−西南西方向に延び、断層の南東側が北西側に対して相対的に隆起する逆断層です。
 赤河断層帯は、岐阜県加茂郡白川町から恵那市に至る断層帯です。長さは約23kmで、北西−南東方向に延びています。断層の南西側が北東側に対して相対的に隆起する断層が主体です。
 恵那山−猿投山北断層帯は、岐阜県中津川市から瑞浪市を経て、愛知県豊田市北西部に至る断層帯です。全体の長さは約51kmで、北東−南西方向に延びています。断層帯の東半部は断層の南東側が北西側に対して相対的に隆起する逆断層を主体とし、一部右横ずれ成分を伴います。断層帯の西半部は右横ずれを主体とする断層であり、一部上下成分を伴います。

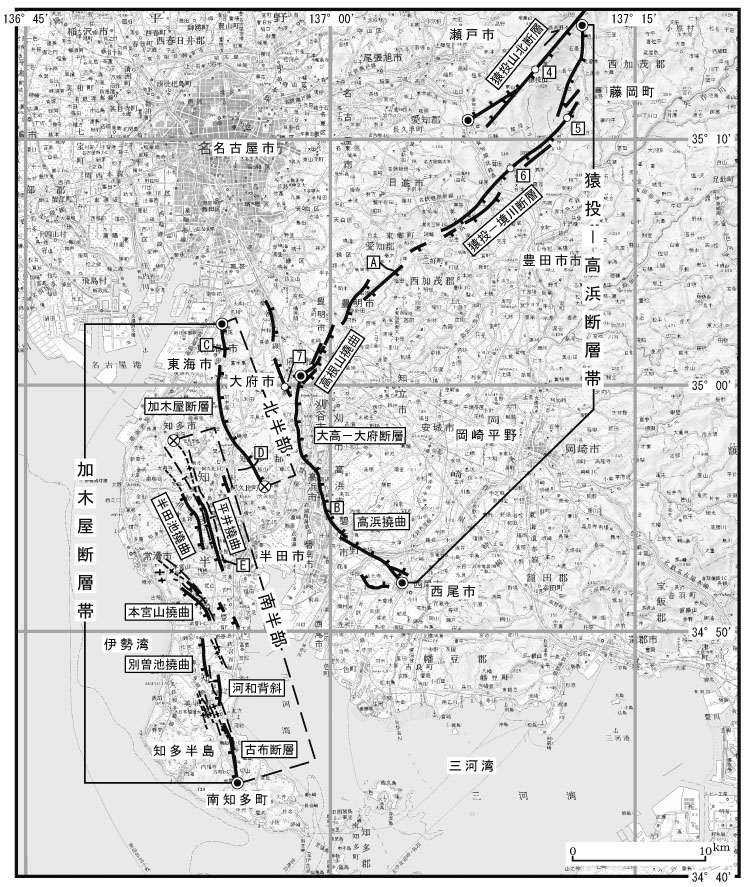

 猿投−高浜断層帯は、愛知県西加茂郡藤岡町(現・豊田市)から大府市を経て、西尾市に至る断層帯です。全体の長さは約51kmで、屈曲点を境に北側では北東−南西方向、南側では北北西−南南東方向に延びています。本断層帯は、断層の西側が東側に対して相対的に隆起する逆断層です。
 加木屋断層帯は、愛知県東海市から半田市を経て知多郡南知多町に至る断層帯です。長さは約35kmで、南北方向に延びています。断層帯の北半部は断層の西側が東側に対して相対的に隆起する逆断層で、断層帯の南半部は断層の東側が西側に対して相対的に隆起する逆断層です。

※それぞれの図をクリックすると大きく表示されます。



 【 断層帯の過去・将来の活動 】  【 将来の地震発生の可能性 】  【 もしこの地震が発生したら 】  【 リンク 】

○断層帯の過去・将来の活動  [上に戻る]
<過去の活動>
 屏風山断層帯の平均的な上下方向のずれの速度は0.1−0.3m/千年と推定されます。本断層帯では5万年前以後に複数の断層活動が認められますが、個々の活動時期は不明です。また、既往の調査研究成果による直接的なデータではありませんが、経験則から求めた1回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は4千−1万2千年程度であった可能性があります。
 赤河断層帯では、過去の活動に関する資料は得られていません。
 恵那山−猿投山北断層帯の平均的なずれの速度は0.2−0.4m/千年(東半部では上下成分、西半部では右横ずれ成分主体)の可能性があり、最新の活動時期は約7千6百年前以後、約5千4百年前以前であったと推定されます。活動時には、断層帯の東半部では断層の南東側が北西側に対して相対的に2−3m程度高まる段差や撓みが生じ、西半部では2−3m程度の右横ずれが生じたと推定されます。また、平均活動間隔は約7千2百−1万4千年であった可能性があります。
 猿投−高浜断層帯の平均的な上下方向のずれの速度は0.1m/千年程度の可能性があり、最新の活動時期は約1万4千年前頃であったと考えられます。また、既往の調査研究成果による直接的なデータではありませんが、経験則から求めた1回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は4万年程度であった可能性があります。
 加木屋断層帯の平均的な上下方向のずれの速度は0.1m/千年程度の可能性がありますが、最新活動時期を含めた最近の活動履歴については不明です。また、既往の調査研究成果による直接的なデータではありませんが、経験則から求めた1回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は3万年程度であった可能性があります。
<将来の活動>
 屏風山断層帯は、全体が1 つの区間として活動する場合、マグニチュード6.8程度の地震が発生すると推定されます。また、その時、断層近傍の地表面では、断層の南東側が北西側に対して相対的に1m程度高まる段差や撓みが生じる可能性があります。本断層帯は、最新活動時期が判明していないので、通常の活断層評価とは異なる手法により地震発生の長期確率を求めています。そのため信頼度は低くなりますが、今後30年の間に地震が発生する可能性が我が国の主な活断層の中ではやや高いグループに属することになります。
 赤河断層帯では、全体が1つの区間として活動する場合、マグニチュード7.1程度の地震が発生すると推定されます。また、その時、断層近傍の地表面では、断層の南西側が北東側に対して相対的に2m程度高まる段差が生じる可能性があります。ただし、過去の活動が明らかでないため、将来このような地震が発生する長期確率は求めることはできません。
 恵那山−猿投山北断層帯では、全体が1つの区間として活動する場合、マグニチュード7.7程度の地震が発生する可能性があります。また、その時、断層帯の東半部では断層の南東側が北西側に対して相対的に2−3m程度高まる段差や撓みが生じ、西半部では2−3m程度の右横ずれが生じると推定されます。地震発生の長期確率には幅がありますが、その最大値を取ると、本断層帯は、今後30年間に地震が発生する確率が我が国の主な活断層の中ではやや高いグループに属することになります。
 猿投−高浜断層帯では、全体が1つの区間として活動する場合、マグニチュード7.7程度の地震が発生すると推定されます。また、その時、断層の西側が東側に対して相対的に4m程度高まる段差や撓みが生じる可能性があります。
 加木屋断層帯では、全体が1つの区間として活動する場合、マグニチュード7.4程度の地震が発生すると推定されます。また、その時、断層帯の北半部では西側が東側に対し、南半部では東側が西側に対して相対的に3m程度高まる段差や撓みが生じる可能性がありうます。本断層帯は、最新活動時期が判明していないので、通常の活断層評価とは異なる手法により地震発生の長期確率を求めています。そのため信頼度は低くなりますが、今後30年の間に地震が発生する可能性が我が国の主な活断層の中ではやや高いグループに属することになります。

 詳しい内容を知りたい方は、「屏風山・恵那山断層帯及び猿投山断層帯の評価」( html版 / PDF版(9.1MB) )をご覧下さい。


○将来の地震発生の可能性  [上に戻る]
≪屏風山断層帯≫
 地震の規模  : M6.8程度
 地震発生確率: 30年以内に、0.2%〜0.7%  地震発生確率値の留意点
 平均活動間隔: 4000年−12000年程度
 最新活動時期: 不明

≪赤河断層帯≫
 地震の規模  : M7.1程度
 地震発生確率: 不明
 平均活動間隔: 不明
 最新活動時期: 不明

≪恵那山−猿投山北断層帯≫
 地震の規模  : M7.7程度
 地震発生確率: 30年以内に、ほぼ0%〜2%  地震発生確率値の留意点
 地震後経過率: 0.4−1.1  地震後経過率とは?
 平均活動間隔: 約7200年−14000年
 最新活動時期: 約7600年前−5400年前

≪猿投−高浜断層帯≫
 地震の規模  : M7.7程度
 地震発生確率: 30年以内に、ほぼ0%  地震発生確率値の留意点
 地震後経過率: 0.4  地震後経過率とは?
 平均活動間隔: 40000年程度
 最新活動時期: 約14000年前頃

≪加木屋断層帯≫
 地震の規模  : M7.4程度
 地震発生確率: 30年以内に、0.1%  地震発生確率値の留意点
 平均活動間隔: 30000年程度
 最新活動時期: 不明

 詳しい内容を知りたい方は、「屏風山・恵那山断層帯及び猿投山断層帯の評価」( html版 / PDF版(9.1MB) )をご覧下さい。


○もしこの地震が発生したら  [上に戻る]

【「詳細法」・「簡便法」とは?】

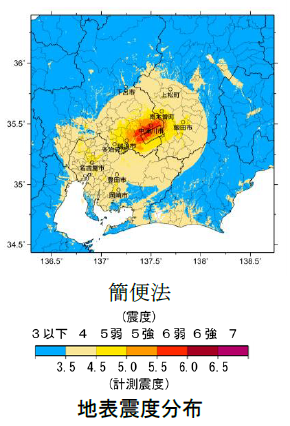

≪屏風山断層帯≫
 【簡便法震度分布】

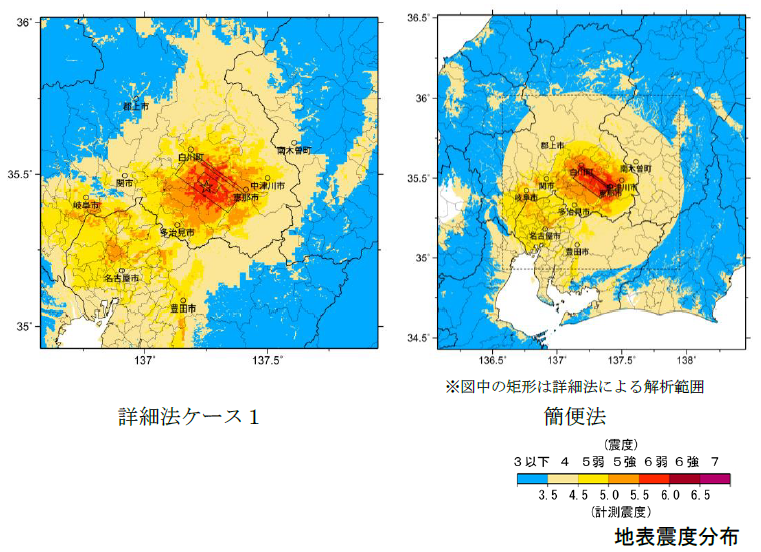

≪赤河断層帯≫
【詳細法震度分布】 【簡便法震度分布】

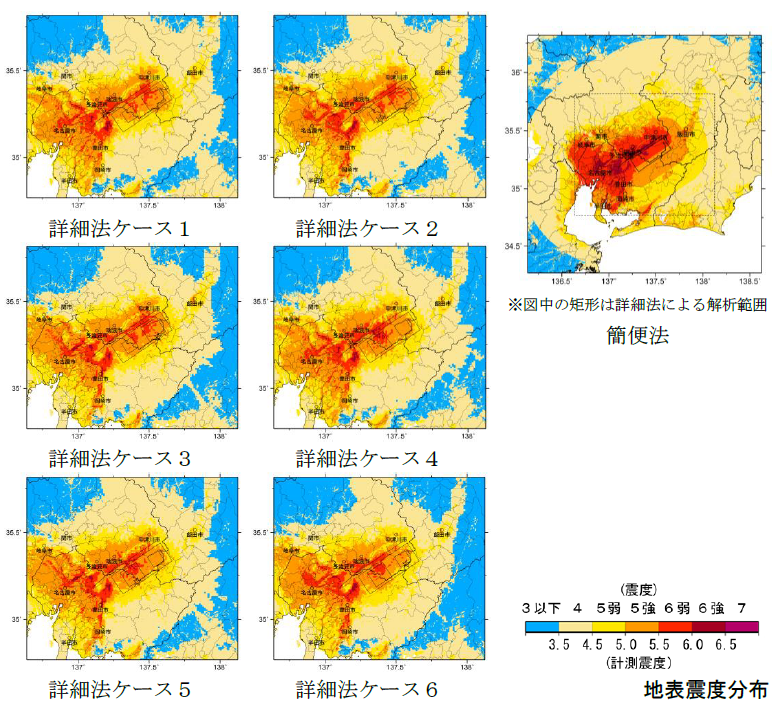

≪恵那山-猿投山北断層帯≫
 【詳細法震度分布】
【ケース1】
【ケース2】
【ケース3】
【ケース4】
【ケース5】
【ケース6】
 【簡便法震度分布】

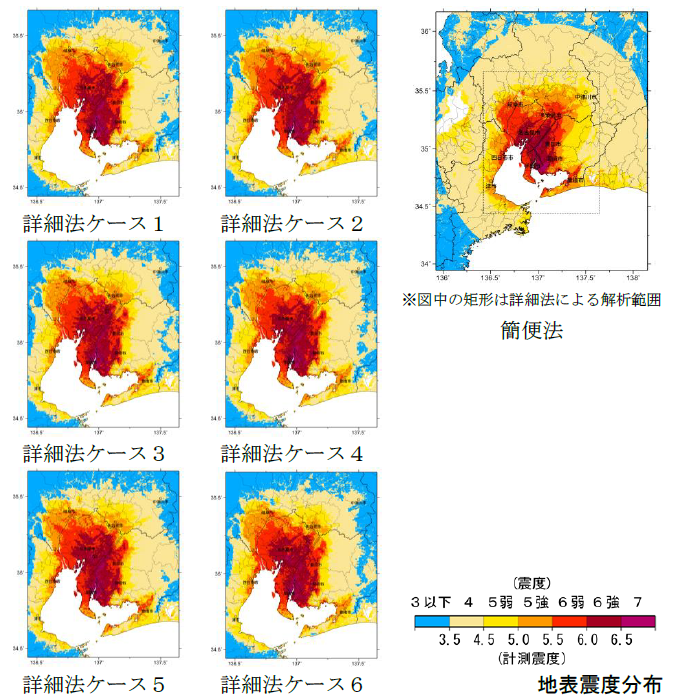

≪猿投−高浜断層帯≫
 【詳細法震度分布】
【ケース1】
【ケース2】
【ケース3】
【ケース4】
【ケース5】
【ケース6】
 【簡便法震度分布】

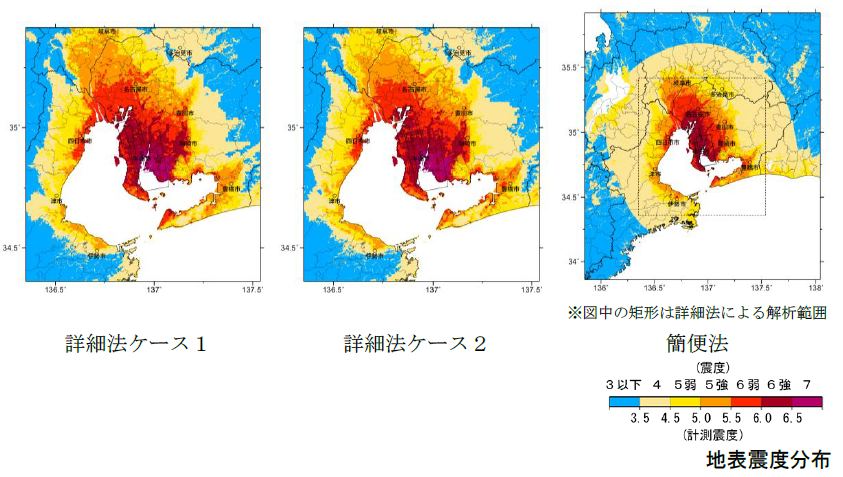

≪加木屋断層帯≫
 【詳細法震度分布】
【ケース1】
【ケース2】
 【簡便法震度分布】


 詳しい内容を知りたい方は、 「全国地震動予測地図」 をご覧下さい。
